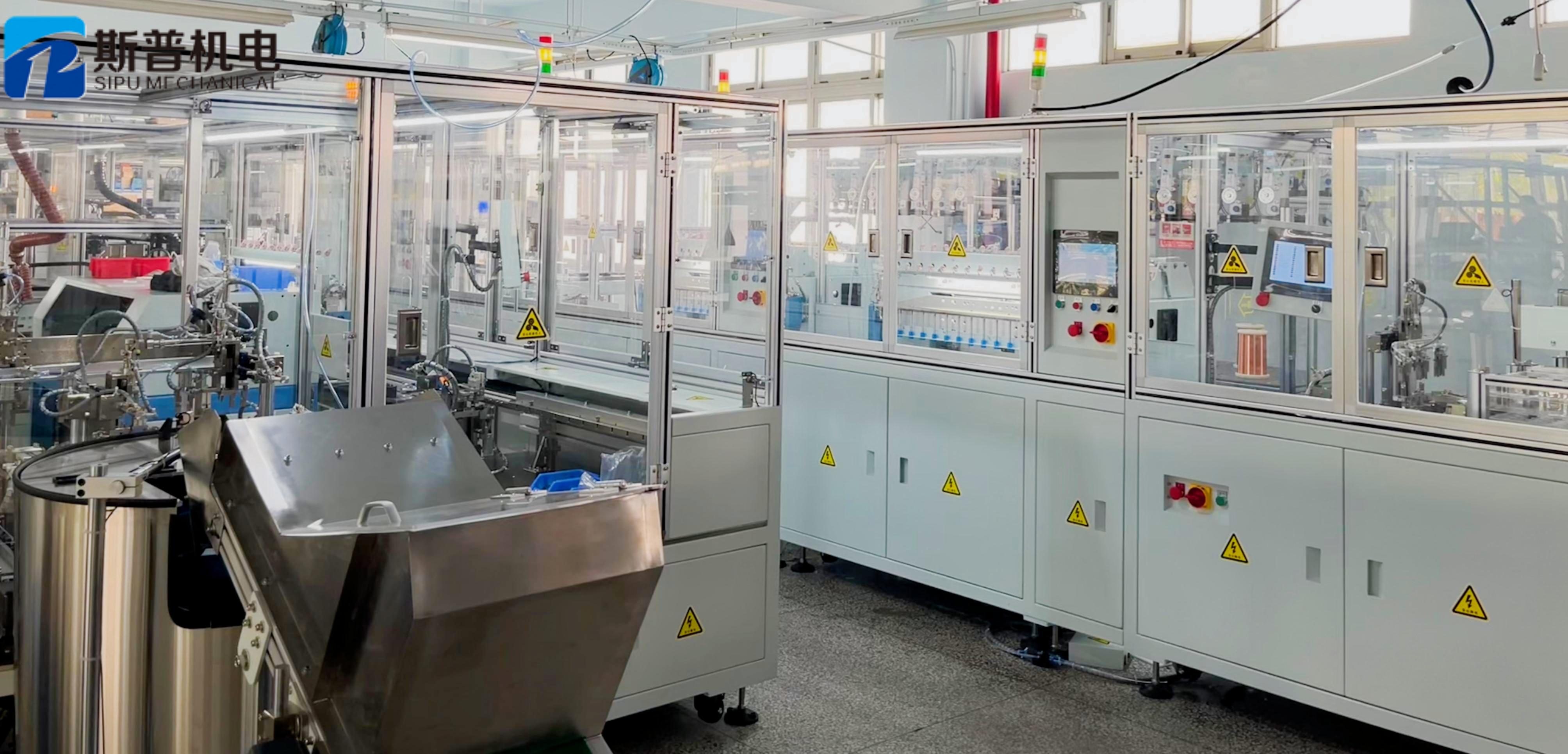

Linha de produção de bobinas de ignição totalmente automática

 Resumo:

A SIPU oferece uma solução completa para bobinas de ignição automotivas. Nosso inovador layout de convergência de canal duplo integra enrolamento primário/secundário, soldagem, inspeção CCD e montagem final em uma única linha de alta velocidade.

1. Visão geral do produto

A solução definitiva e completa para sistemas de ignição automotiva.

A SIPU Linha de produção de bobinas de ignição totalmente automática É um sistema de fabricação de alta tecnologia projetado para a indústria de autopeças. Ele aborda o complexo processo de"Primário + Secundário + Assembleia,"fomos pioneiros no Convergência de dois canais projeto.

Integrando sobre10 estações de automaçãoO sistema combina perfeitamente a inserção de pinos, o enrolamento de precisão, a soldagem automática, a inspeção visual por CCD e a montagem final. Ele resolve os problemas tradicionais de grande área ocupada e tempos de ciclo desequilibrados.

2. Fluxo do Processo Principal

Canal A: Bobina Primária

• Carregamento da bobina e inserção de pinos: Os alimentadores de tigela dupla inserem automaticamente os pinos na bobina principal.

• Enrolamento de fios de precisão: Enrolamento preciso de fios de cobre grossos com decapagem e corte automáticos.

• Soldagem dos terminais: aplicação de fluxo e soldagem dos terminais principais.

• Canal B: Bobina Secundária

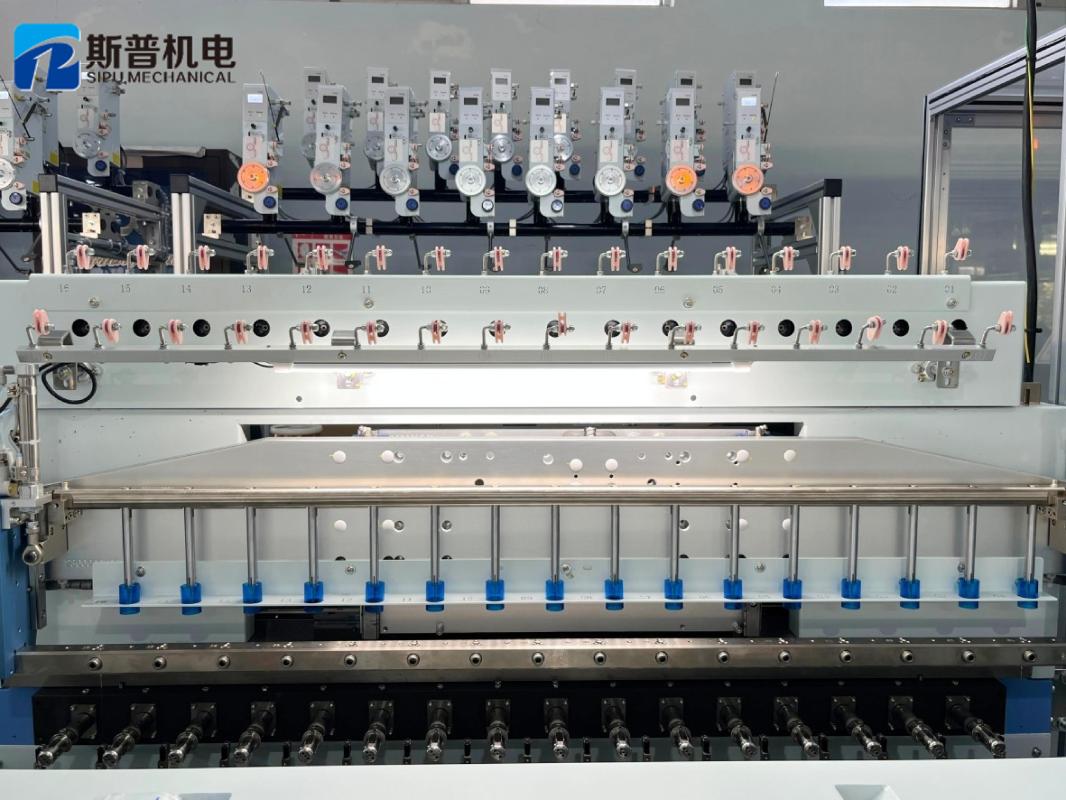

• Enrolamento de alta velocidade: Utilização simultânea de 2 máquinas de enrolamento para compensar o longo tempo de ciclo do enrolamento de fios finos.

• Soldagem de fios: A imersão de precisão garante a confiabilidade da conexão.

• Inspeção CCD: Verificação visual da qualidade da bobina e da junta de solda.

• Zona de Montagem Final

• Convergência: as bobinas primária e secundária se encontram na estação central.

• Montagem automática: Braços robóticos montam as bobinas com a carcaça externa.

• Descarregamento para cargas pesadas: Os produtos acabados são testados e empilhados em bandejas de grande capacidade.

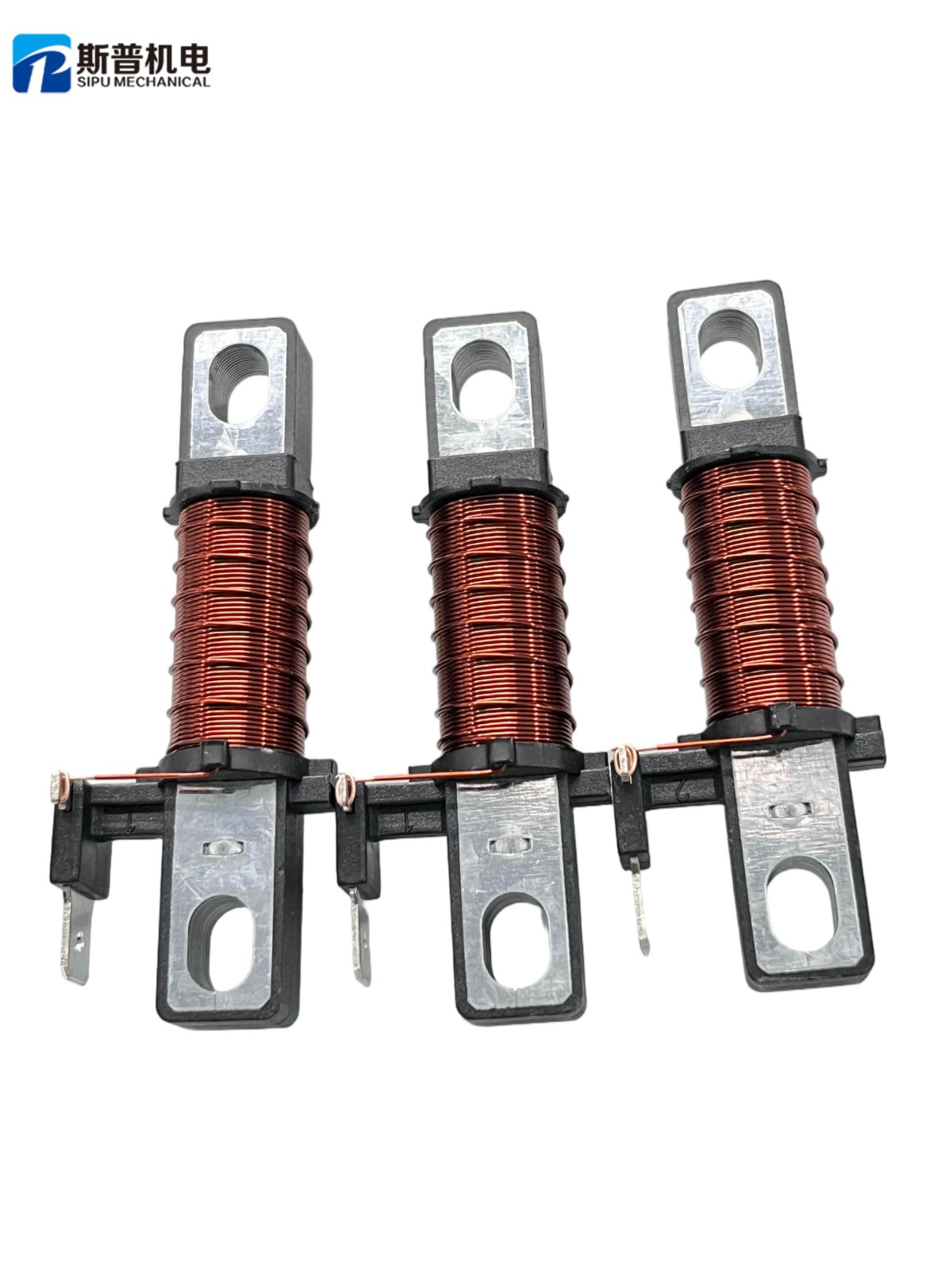

Bobina primária




Bobina secundária

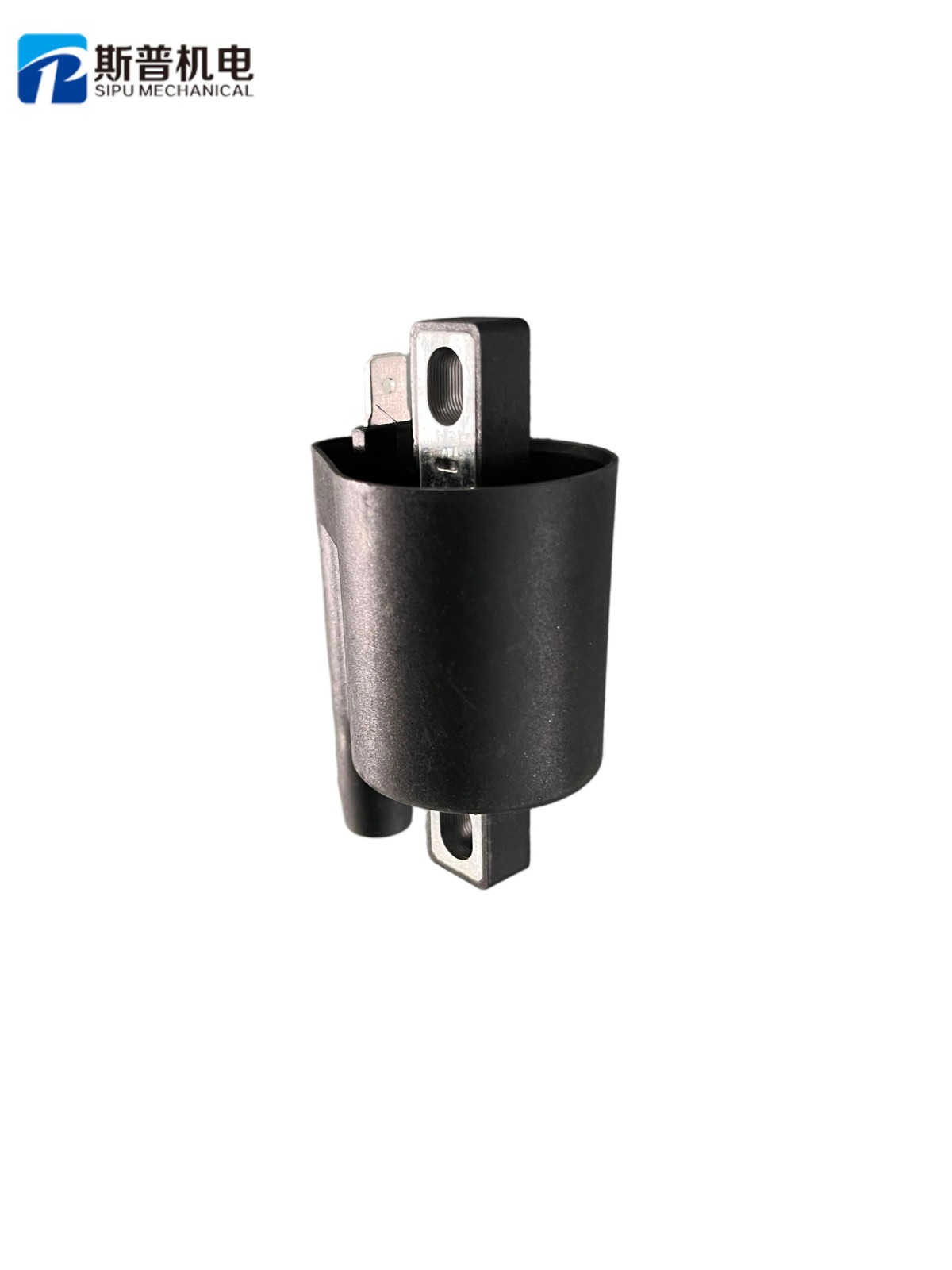

Produto final

3. Principais Características e Vantagens

Layout de canal duplo

• Economia de espaço: Ao dispor as máquinas frente a frente, economizamos 30% do espaço da fábrica em comparação com layouts lineares.

• Equilíbrio do tempo de ciclo: O processamento paralelo das bobinas primária e secundária elimina gargalos.

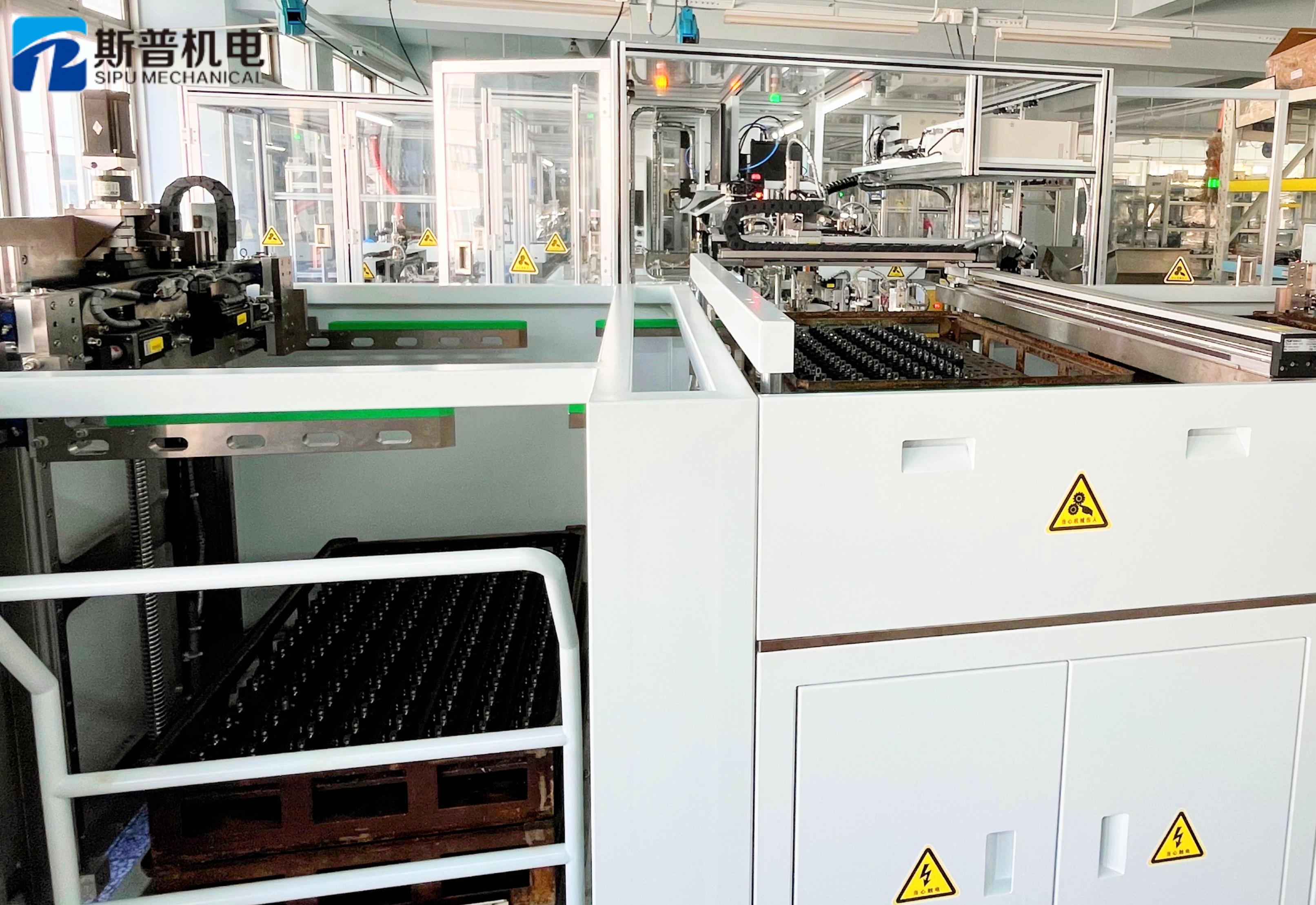

Sistema de descarga para serviço pesado

• As bobinas de ignição são volumosas e pesadas. Projetamos uma bobina robusta. Sistema de empilhamento de bandejas Capaz de manusear cargas pesadas com facilidade, uma melhoria significativa em relação aos descarregadores leves padrão.

Precisão de nível automotivo

• Equipado com AtivoTensionadores servo e Controle em circuito fechado, garantindo resistência e indutância consistentes para cada bobina, a fim de evitar falhas de ignição do motor.

Controle de Qualidade Inteligente

• Câmeras CCD: Detectam defeitos de soldagem e avaliam a qualidade da bobina.

• Teste elétrico: Teste integrado de resistência, indutância e alta tensão com rejeição automática para peças não conformes.

4. Parâmetros técnicos

5. Perguntas frequentes

Q1:Essa linha de produção se limita à fabricação de um único produto específico?

A1: Não, a linha apresenta umflexível Design modularEmbora a estrutura principal seja estável, as ferramentas são adaptáveis. Basta simplesmente... alteração dos dispositivos de enrolamento personalizados (gabaritos) e, ao acessar programas pré-armazenados, você pode alternar a produção entre diferentes modelos de bobina de ignição ou manusear. diferentes diâmetros de fio (variando de 0,03 mm a 1,0 mm) de forma eficiente.

Q2:Como o layout convergente de canal duplo melhora a eficiência da produção?

A2:As linhas de produção tradicionais frequentemente enfrentam gargalos porque o enrolamento de fios finos leva muito mais tempo do que a montagem.
A SIPU resolve isso usando um Design de canal duplo com enrolamento múltiplo de alta velocidademáquinas trabalhando em paralelo.

• Processamento paralelo: As bobinas primárias e secundárias são enroladas simultaneamente em estações separadas.

• Balanceamento do tempo de ciclo: As múltiplas unidades de enrolamento garantem que as bobinas estejam prontas exatamente quando o robô de montagem precisar delas, eliminando o tempo de espera e maximizando a produção diária.

Q3:Vocês oferecem serviço de instalação no local para uma linha integrada tão complexa?

A3:Absolutamente. É algo complexo. Solução completaA SIPU fornece Serviços Globais de Instalação no LocalNossos engenheiros seniores viajarão até sua fábrica para realizar a montagem mecânica, a depuração de software e fornecer treinamento completo à sua equipe até que a linha de produção esteja funcionando sem problemas.
